– Equipments –
環境問題に配慮した最新の設備を導入しております
①CAM ②内層プレス ③NC穴明け6軸/4軸 ④銅メッキライン
⑤P露光機 ⑥現像機 ⑦TH/片面エッチャー ⑧カーテンコーター ⑨R露光機 ⑩印刷室
⑪鉛フリーレベラー ⑫フライングチェッカー ⑬外形ルーター ⑭Vカット
⑮検査 ⑯運送
設備一覧
≫ 印刷工場
| 工程 | ||||
|---|---|---|---|---|
| 製版 | 版洗浄 | 超音波版洗浄機 | 1機 | |
| 感光剤塗布 | 製版乳剤塗布機 | 1機 | ||
| 露光 | 製版用露光プリンター | 2機 | ||
| 版現像 | 製版自動現像装置 | 1機 | ||
| 材料切断 | 材料切断 | 資材切断機 | （カワムラ精機ベストカット） | 1機 |
| 材料端面面取り機 | （ショーダ） | 1機 | ||
| 表面処理 | 表面研磨機 | 酸洗浄4軸オシュレーション研磨ライン | 2011年7月更新 | 1機 |
| パターン形成 | 感光剤被覆 | ドライフィルム・ラミネーター | 2機 | |
| 露光 | パターン用露光プリンター3k・5k | （ハイテック） | 1機 | |
| パターン用露光プリンター5k | （ハイテック）2008年11月 | 1機 | ||
| 光量計 UV-351 | （オーク社） | 1機 | ||
| P/R切替現像 | 自動現像ライン | 1機 | ||
| 現像液濃度計 | PAL-630（ATAGO社製） | 1機 | ||
| P-エッチング | 自動エッチングライン | 片面基板用ライン 2007年9月 更新 |
1機 | |
| スルホール基板用ライン 2004年1月 更新 |
1機 | |||
| アルカリ液濃度計 | PAL-40S（ATAGO社製） | 1機 | ||
| レジスト | 液R塗布 | 液レジスト用カーテン・コーター | 1機 | |
| 露光 | レジスト用露光プリンター7K | （ハイテック）2008年11月 更新 | 1機 | |
| 印刷 | UVインク乾燥 | UVドライヤー | （オーク社） | 1機 |
| シルク | 熱インク乾燥 | 熱硬化乾燥BOX炉 | 3機 | |
| 測定機 | 特性インピーダンス | MZPC30 | （マイクロクラフト社製） 2012年5月 設置 |
1機 |
| 外観検査装置 | パターン検査 | ARGOS 8008 | （ステラ）2012年6月 設置 | 1機 |
| 表面処理 | 共昌半田 | 縦型共昌半田レベラー機 | 1機 | |
| 鉛フリー半田 | 縦型鉛フリー半田専用レベラー機 | 2005年10月 設置 | ||
| 排水処理施設 | 汚水処理 | 自動排水処理装置 | 1式 |
≫ 第2工場
| 工程 | ||||
|---|---|---|---|---|
| 材料切断 | 材料切断 | 資材足踏み資材切断機 | 1機 | |
| MCD編集 | 加工データ作成 | NCD/Rガーバーデータ編集機 | （ステラ） | 1機 |
| NCドリル | 穴明け加工 | 2軸NC穴明け専用機 | （竹内製作所 V-820型） | 2機 |
| 2軸NC穴明け専用機 | （竹内製作所 V-830型） | 1機 | ||
| 穴明け | 6軸NC穴明け専用機 | （アストロテック） 2005年12月 増設 |
1機 | |
| 材料組み | 2軸ピン打ち機 | （竹内製作所） | 1機 | |
| 電気検査 | 検査データ作成 | F・C編集機 | （U-ART） | 1機 |
| 導通・絶縁 | フライングチェッカー | （マイクロクラフト EM5141A） | 1機 | |
| （日置電機 1116-01・1116-5） | 2機 | |||
| （日置電機） 2006年4月 増設 | 1機 | |||
| マイクロスコープ | （KEYENCE VHX-5000） | 1機 | ||
| 銅パネルメッキ | 端面研磨 | 材料端面面取り機 | （ショーダ） | 1機 |
| 表面研磨 | 4軸オシュレーション研磨機 | 2006年4月 更新 | 1機 | |
| 銅メッキ | 自動銅パネルメッキライン | 1996年11月 | 1機 | |
| 無電解銅めっき液濃度自動管理装置 | （電気化学システムズ社製） | 1機 | ||
| 銅メッキ膜厚計（RMP30-S） | （Fischer社製） 2008年11月 | 1機 | ||
| 穴内スミア除去 | デスミヤ処理ライン | 1式 | ||
| 積層プレス | 内層コア処理 | 黒色酸化処理ライン | 1式 | |
| 積層 | 5段積層プレス機 | 1機 | ||
| 基準穴明け | X線基準穴穴明機 | （モトロニクス） | 1機 | |
| V-cut加工 | V溝加工機 | NC制御 V-Cut1軸加工機 | （カワムラ精機 KS-150NC） 2005年2月 増設 |
1機 |
| V-Cut 2軸加工機 | （カワムラ精機 KS-75J） | 1機 | ||
| 残厚測定 | V-Cut 残厚測定器 | （ショーダ VT-210） 2005年1月 設置 |
1機 | |
| 排水処理施設 | 汚水処理 | 自動排水処理装置 | 1式 | |
| CAM | フィルム出力 | レーザープロッター | 2008年9月 設置 | 1機 |
| CAM編集機 | （ステラ） 2008年9月 設置 | 4機 | ||
| カラープロッター | （HP） 2009年3月 設置 | 1機 |
≫ NCルーター工場
| 工程 | ||||
|---|---|---|---|---|
| NCドリル （片面専用） |
穴明け | 4軸NC穴明け専用機 | （ツールマガジ） | 1機 |
| NCルーター | 外形加工 | 2軸外形加工専用機 | （竹内製作所 V-830型） | 1機 |
| （竹内製作所 Z-30型） | 2機 | |||
| （大量-台湾製） | 2機 | |||
| 6軸外形加工専用機 | （日立） | 1機 | ||
| NCR編集 | 加工データ作成 | NCD/Rガーバーデータ編集機 | （ステラ） | 4機 |

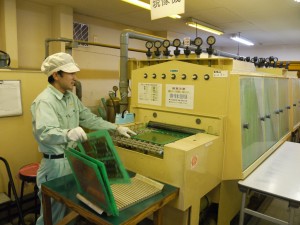

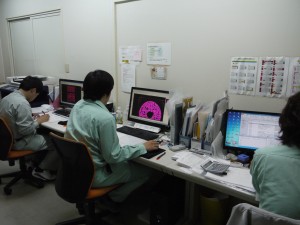

作業風景
